LES INFOS DE L’EXPERT : Crémone pompier DUALIS – fermeture d’urgence en applique
La crémone pompier DUALIS est une fermeture d’urgence en applique à poignée tournante. Elle équipe les portes situées sur les voies d’évacuation et permet une ouverture rapide en cas de besoin. Son usage reste simple pour l’utilisateur tout en offrant un haut niveau de sécurité.
CARACTÉRISTIQUES ET DOMAINE D’APPLICATION
La DUALIS s’adapte aux portes BOIS, ALU, PVC ou ACIER, montées sur pivots ou paumelles. Elle convient aux blocs-portes jusqu’à 200 kg, pour une hauteur maximale de 3000 mm et une largeur de 1320 mm. Ainsi, elle couvre la plupart des situations rencontrées en résidentiel, tertiaire ou industriel.
Le mécanisme central utilise un corps en zamak associé à des pièces en acier zingué ou inox. Le capot et la poignée sont thermolaqués, ce qui améliore la tenue dans le temps. Les tringles et leurs guides sont en aluminium extrudé thermolaqué. La gâche haute, également en aluminium, est livrée avec des cales de compensation. Enfin, la gâche de sol inox assure une excellente résistance à la corrosion.

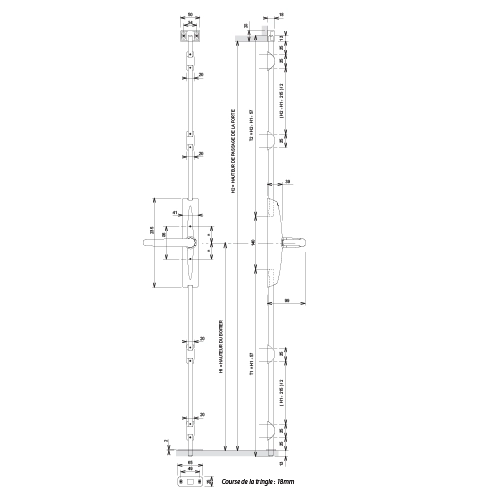

La crémone DUALIS fonctionne avec une course de tringle de 18 mm. Cette course assure un verrouillage net dans les gâches haute et basse. Les tringles utilisées sont communes aux gammes DÉESSE et DEFY, ce qui simplifie la gestion des références sur vos chantiers.
FONCTIONNEMENT ET SÉCURITÉ
L’utilisateur actionne la DUALIS par une rotation d’un quart de tour de la poignée. Le mouvement reste naturel et facile à comprendre, même dans une situation d’urgence. De plus, un indicateur visuel VERT / ROUGE signale immédiatement la position ouvert / fermé de la crémone.
La fermeture peut aussi se manœuvrer depuis l’extérieur grâce à un carré de 8 mm. Cette fonction facilite le contrôle des accès par le personnel habilité. Par ailleurs, la crémone est livrée à main gauche, mais l’installateur peut inverser le sens de la main au montage sans changer le boîtier ni la tringlerie.
La DUALIS répond aux exigences de la norme EN 179 pour les dispositifs de secours à fonction manuelle. Elle convient donc aux portes utilisées comme issues de secours, lorsqu’un organigramme de sécurité impose une ouverture simple, rapide et clairement visible.
CONSEILS DE POSE ET RECOMMANDATIONS
Pour obtenir un fonctionnement fiable, il reste important de soigner la pose. D’abord, il faut vérifier la fixation du boîtier sur la porte. Ensuite, il convient de contrôler la profondeur du trou de gâche basse et la bonne position de la gâche haute. Les tringles doivent rester bien alignées avec leurs guides.
Il est également recommandé de chanfreiner l’extrémité des tringles pour faciliter l’engagement dans les gâches. En revanche, il ne faut pas utiliser la crémone pour maintenir la porte ouverte à 90°. Cette utilisation risque d’endommager le système et de réduire sa durée de vie.

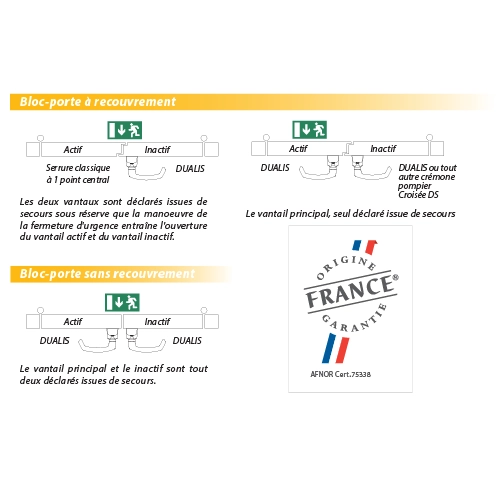

Enfin, sur une porte qui sert d’issue de secours, il faut respecter le sens de manœuvre du haut vers le bas. Sur un vantail inactif, on associe la DUALIS à une serrure centrale ou à une autre crémone, afin de garantir un verrouillage correct des deux vantaux.
TABLEAU TECHNIQUE – CARACTÉRISTIQUES PRINCIPALES
| Produit | DUALIS – Fermeture d’urgence, crémone pompier en applique à poignée tournante, conforme EN 179. |
| Fonctions | Ouverture par rotation 1/4 de tour, voyant VERT / ROUGE, manœuvre extérieure par carré 8 mm, inversion de main possible au montage. |

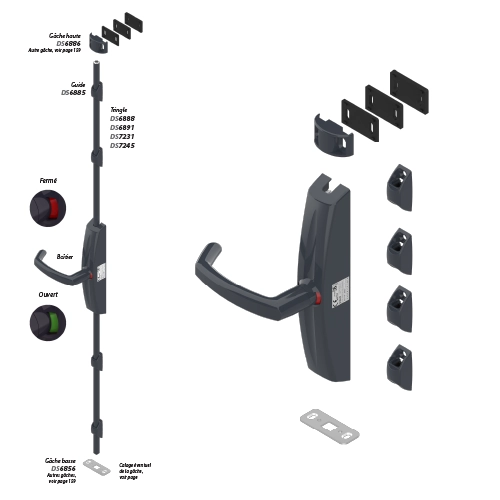

| Matériaux | Corps en zamak, pièces acier zingué ou inox, capot et poignée thermolaqués, tringles et guides en aluminium extrudé, gâche haute aluminium, gâche de sol inox. |
| Domaine d’application | Portes BOIS / ALU / PVC / ACIER sur pivots ou paumelles, jusqu’à 200 kg, hauteur ≤ 3000 mm, largeur ≤ 1320 mm. |
| Course de tringle | 18 mm. |
| Normes / marquage | Conforme EN 179, marquage CE, déclaration de performance DOP-CDS7211 disponible auprès du fabricant. |
TABLEAU TECHNIQUE – ENSEMBLE CRÉMONE ET TRINGLES
| Référence | Description | Détail technique |
| DS7211 | Ensemble crémone DUALIS complet. | Boîtier, 4 guides de tringle, gâche basse inox, gâche haute alu + 3 cales de compensation. |
| DS6888 | Tringles aluminium pour DUALIS, DÉESSE et DEFY. | Aluminium 11,7 × 11,7 mm – jeu de 2 tringles 1250 mm avec pions de glissement. |
| DS7245 | Tringle aluminium en une seule longueur. | Aluminium 11,7 × 11,7 mm – tringle 2500 mm avec pions de glissement. |
| DS6891 | Tringles acier pour usage intensif. | Acier Ø 12 mm – jeu de 2 tringles 1300 mm avec pions de glissement. |
| DS7231 | Tringle acier en une seule longueur. | Acier Ø 12 mm – tringle 2500 mm avec pions de glissement. |
PRODUITS COMPLÉMENTAIRES / COMPATIBLES
| Référence | Désignation | Visuel |
| DS6989 | CALES DE GÂCHES |  |
| DS6885 | GUIDE DE TRINGLE |  |
| DS5407 | GÂCHE POUR CRÉMONE POMPIER |  |
| DS6856 | GÂCHE POUR CRÉMONE POMPIER |  |
| DS6860 | GÂCHE POUR CRÉMONE POMPIER |  |
| DS6868 | GÂCHE POUR CRÉMONE POMPIER |  |
| DS6869 | GÂCHE POUR CRÉMONE POMPIER |  |
| DS6886 | GÂCHE POUR CRÉMONE POMPIER |  |
| DS5408 | TRINGLE |  |
| DS5409 | TRINGLE |  |
| DS7245 | TRINGLE acier 2500 mm |  |
| DS6891 | TRINGLE acier 2 × 1300 mm |  |
| DS7231 | TRINGLE aluminium 2 × 1250 mm |  |
| DS6888 | TRINGLES aluminium 2500 mm |  |
