LES INFOS DE L’EXPERT : « DISCOVERY » FU-PAD – Crémone 3 points en applique avec PAD
La fermeture d’urgence « DISCOVERY » FU-PAD en version crémone 3 points permet de condamner les vantaux d’une porte située sur une voie d’évacuation. Grâce à son PAD de manœuvre, l’utilisateur ouvre la porte par un simple appui sur la palette, même en situation de stress. Cette solution convient parfaitement aux bâtiments recevant du public et aux sites soumis à des exigences de sécurité élevées.

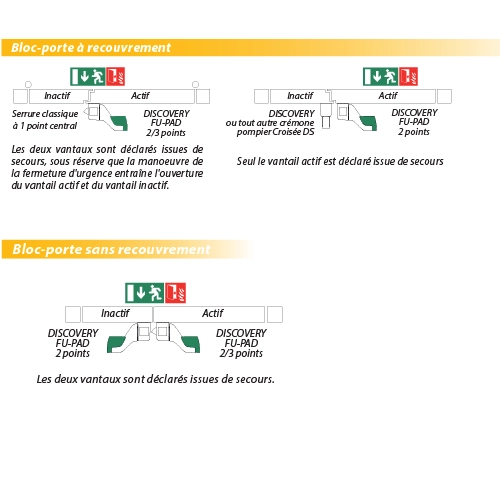

Le PAD est toujours fourni en vert RAL 6032. Cette couleur met en valeur la commande et facilite l’identification de l’issue de secours. La crémone « DISCOVERY » FU-PAD s’inscrit dans une gamme homogène, qui permet de traiter aussi bien les portes à un vantail que les blocs-portes à deux vantaux, avec ou sans recouvrement.
La référence DS9319 désigne la crémone 3 points comprenant un boîtier central avec plaque poussoir et deux verrous secondaires haut et bas à pêne repositionnable. Selon le projet, l’installateur peut configurer l’ensemble en version 2 points ou 3 points, ce qui offre une grande souplesse d’utilisation.
CARACTÉRISTIQUES ET FONCTIONS
La crémone « DISCOVERY » FU-PAD ouvre logiquement par appui sur la palette. Elle est fournie à main gauche, mais l’installateur peut inverser rapidement le sens de la main lors du montage. Cette possibilité simplifie la gestion de stock et permet d’adapter le produit à de nombreux chantiers.

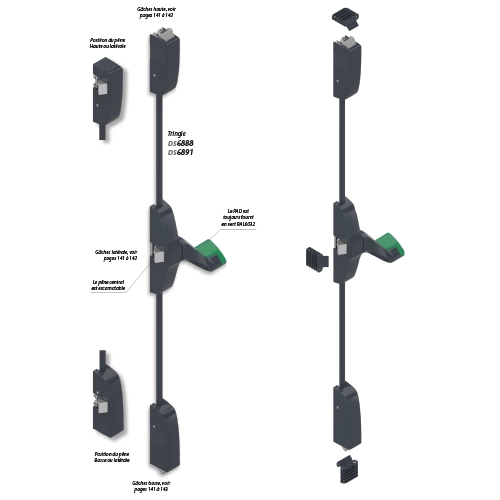

Sur les points haut et bas, il est possible de placer le pêne en position frontale ou latérale selon la configuration de la menuiserie et des gâches utilisées. De plus, le pêne central escamotable peut être rentré et occulté pour transformer une fermeture 3 points en version 2 points. On obtient ainsi une solution modulable qui s’adapte facilement aux exigences du chantier.
Les tringles utilisées restent identiques à celles des fermetures « DÉESSE », « DEFY » et « DUALIS ». Ce point facilite la gestion des références et permet de mutualiser les composants sur l’ensemble de la gamme.
MATÉRIAUX ET CONCEPTION

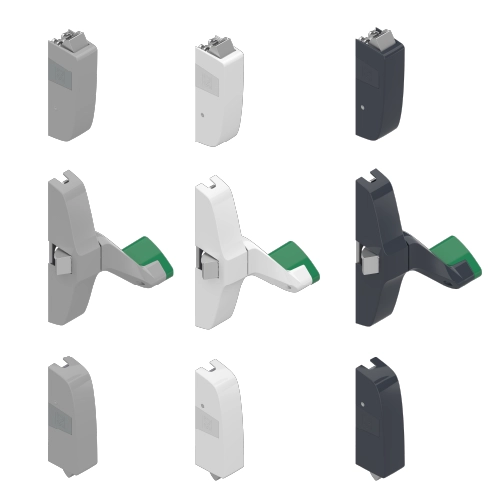

Le mécanisme interne de la crémone « DISCOVERY » FU-PAD utilise des pièces en acier zingué, ce qui garantit une bonne résistance mécanique et une durée de vie élevée. Le levier est réalisé en aluminium thermolaqué, tandis que les capots reçoivent eux aussi un revêtement thermolaqué pour offrir une finition soignée et durable.
La tringlerie en aluminium extrudé thermolaqué offre un excellent compromis entre rigidité, légèreté et résistance à la corrosion. Grâce à cette conception, la crémone conserve un fonctionnement fluide, même en cas d’utilisation intensive. Elle s’intègre facilement dans des menuiseries bois, aluminium, PVC ou acier.
DOMAINE D’APPLICATION ET CONFORMITÉ
La DISCOVERY FU-PAD en version 3 points est conçue pour répondre à la norme EN 179 relative aux fermetures d’urgence. Le produit relève de la Directive Produits de la construction et bénéficie du marquage CE. Il est apte à équiper des blocs-portes résistant au feu et étanches aux fumées pendant 2 heures, en classe EI2 120.
La crémone « DISCOVERY » est certifiée pour des portes montées sur pivot ou sur paumelles, n’excédant pas 200 kg et de dimensions inférieures ou égales à 2520 mm de hauteur pour 1320 mm de largeur. Elle peut également équiper, sans restriction, des portes non situées sur un dégagement réglementaire, qu’elles soient ou non coupe-feu et étanches aux fumées.
Une déclaration de performance dédiée est disponible auprès du fabricant. Elle précise les caractéristiques de la fermeture, les classes de performances obtenues et les modalités d’emploi dans le cadre réglementaire.
CONSEILS DE POSE ET RECOMMANDATIONS
Pour garantir un résultat fiable, le poseur doit commencer par vérifier la fixation du boîtier sur le vantail. Une fixation solide limite les jeux, améliore la qualité de manœuvre et réduit les risques de dérèglement. Ensuite, il ajuste la position des pênes haut, bas et central en fonction des gâches choisies et du type de bloc-porte (avec recouvrement ou sans recouvrement).
Il reste également important de bien positionner les tringles et de respecter les longueurs indiquées. L’utilisation des tringles aluminium compatibles (DS7231 ou DS6888) permet d’obtenir un coulissement fluide avec un effort réduit sur la palette. Par ailleurs, le respect strict de la notice de pose garantit la conformité de l’installation aux exigences de sécurité.
Enfin, le fabricant rappelle qu’il ne peut engager sa responsabilité en cas de prescription incorrecte ou d’interchangeabilité non conforme avec le type de porte utilisé. Il est donc vivement recommandé de vérifier la compatibilité des accessoires (gâches, modules extérieurs, tringles) avec la configuration du chantier.

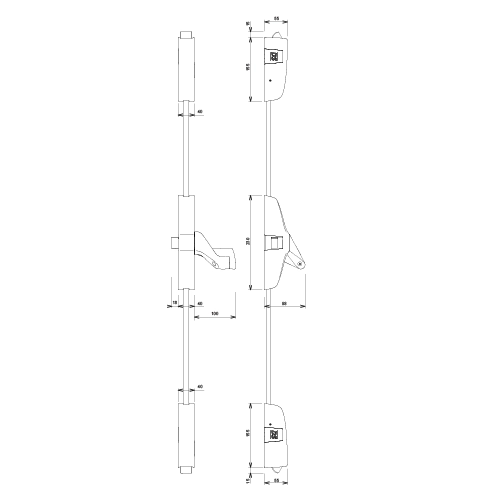

TABLEAU TECHNIQUE – ENSEMBLE « DISCOVERY » FU-PAD 3 POINTS
| Référence | Description | Détail technique |
| DS9319 | Crémone « DISCOVERY » FU-PAD 3 points en applique avec PAD. | 1 boîtier central avec plaque poussoir, 2 verrous secondaires haut et bas à pêne repositionnable, possibilité de transformer en version 2 points. |
| DS7231 | Tringle aluminium 11,7 x 11,7 mm – 2 × 1250 mm (avec pions de glissement). | Pour réalisation de fermetures 2 ou 3 points, compatible avec les gammes « DÉESSE », « DEFY » et « DUALIS ». |
| DS6888 | Tringle aluminium 11,7 x 11,7 mm – 1 × 2500 mm (avec pions de glissement). | Tringle en une seule longueur pour grandes hauteurs, compatible avec les fermetures « DISCOVERY » et les autres gammes. |
PRODUITS COMPLÉMENTAIRES
| Référence | Désignation | Visuel |
| DS9312 | GÂCHE DE SOL DISCOVERY |  |
| DS9313 | GÂCHE LATÉRALE DISCOVERY |  |
| DS9314 | GÂCHE LATÉRALE DISCOVERY |  |
| DS9315 | GÂCHE LATÉRALE DISCOVERY |  |
| DS9321 | GÂCHE LATÉRALE / SOL DISCOVERY |  |
| DS9310 | MODULE EXTÉRIEUR DE MANŒUVRE DISCOVERY |  |
| DS9311 | MODULE EXTÉRIEUR DE MANŒUVRE DISCOVERY |  |
| DS7231 | TRINGLE aluminium 2 × 1250 mm |  |
| DS6888 | TRINGLES aluminium 2500 mm |  |
