LES INFOS DE L’EXPERT : Poignées 20° en applique SYMBOLE Aero
La gamme SYMBOLE Aero – Poignées 20° en applique s’adresse aux fenêtres coulissantes horizontales en Aluminium, PVC, Bois ou Mixte. Grâce à sa cinématique brevetée à 20°, elle offre une manœuvre intuitive et agréable dès la première utilisation. De plus, son design compact facilite l’intégration sur la majorité des profilés.
Les poignées SYMBOLE Aero s’adaptent directement aux fermetures équipées d’un fouillot carré 7 mm à rotation 90°. Elles utilisent un usinage standard 10/12/10 avec entaxe 43 mm, ce qui simplifie les montages et limite les ajustements. Par ailleurs, la fixation invisible par 3 vis garantit un rendu esthétique propre et professionnel.
Pour répondre aux exigences des chantiers intensifs, la poignée réalise 25 000 cycles d’endurance selon la norme EN 13126-3. Elle maintient également un couple de manœuvre inférieur à 3,5 Nm lorsqu’elle fonctionne avec le dispositif SEREINE, ce qui améliore nettement le confort d’utilisation. Enfin, son jeu axial nul et son jeu latéral inférieur à 3° renforcent la précision et la fiabilité de la commande.
En termes de robustesse, la poignée résiste à plus de 1900 N en traction excentrée et à plus de 50 Nm en torsion. Ainsi, elle répond durablement aux sollicitations quotidiennes. Elle respecte également les exigences du DTU 36.5 concernant la résistance à la corrosion, ce qui la rend adaptée aux environnements exigeants ou exposés.
La gamme SYMBOLE Aero offre aussi une grande flexibilité. En effet, chaque modèle existe en main gauche ou main droite, et la main peut être inversée avant la pose. Cette particularité permet d’adapter facilement la poignée au sens d’ouverture de la fenêtre, ce qui facilite les installations sur site.
Pour aller plus loin, les poignées manœuvrantes SYMBOLE Aero peuvent intégrer le module DS-CONNEKT. Celui-ci transmet la position ouverte ou fermée vers une box domotique compatible Enocean. Ainsi, la poignée devient un élément connecté idéal pour les bâtiments modernes ou les systèmes de gestion centralisée.
TABLEAU TECHNIQUE – RÉFÉRENCES SYMBOLE Aero

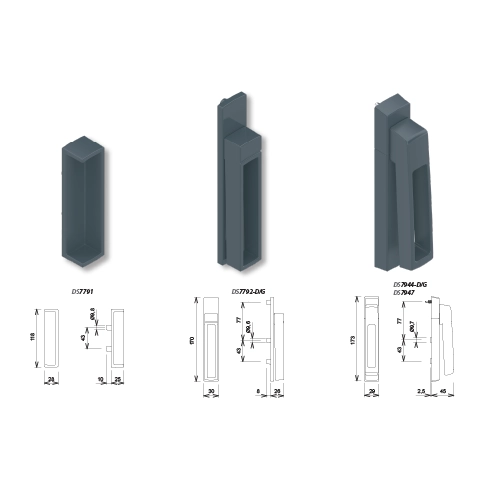

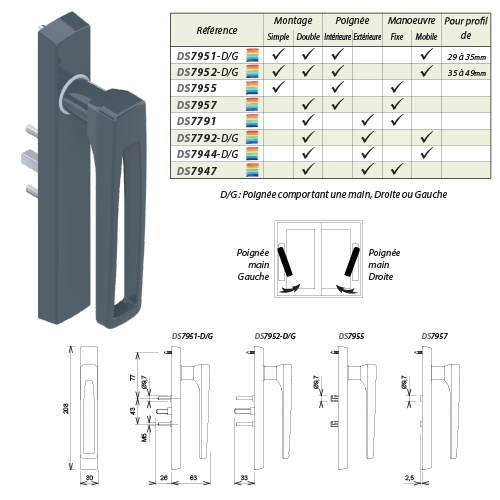

| Références | DS7951-D/G, DS7952-D/G, DS7955, DS7957, DS7791, DS7792-D/G, DS7944-D/G, DS7947 |
| Compatibilité profils | Fenêtres coulissantes Aluminium, PVC, Bois, Mixte. Fouillot carré 7 mm – rotation 90°. |

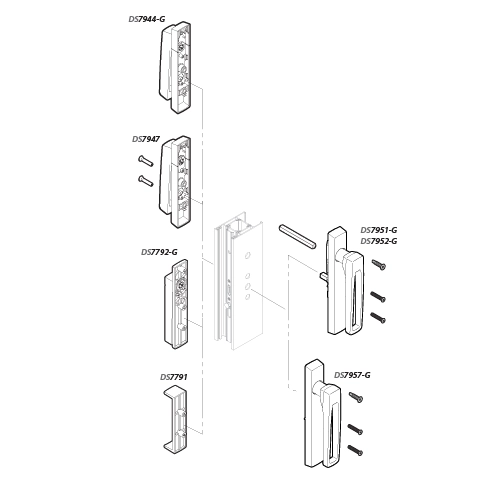

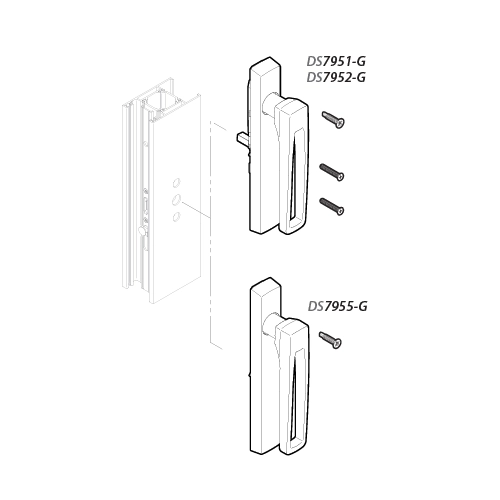

| Montages | Montages simples ou doubles selon référence. Fixation invisible par 3 vis. Kits disponibles selon profil. |
| Endurance | 25 000 cycles – Norme EN 13126-3. Couple de manœuvre < 3,5 Nm avec fermeture SEREINE. |
| Résistances | Traction excentrée > 1900 N – Torsion > 50 Nm – Résistance à la corrosion DTU 36.5. |
| Main / réversibilité | Main gauche ou droite selon modèle. Main réversible avant pose pour montage adaptable. |
| Options | Module DS-CONNEKT : retour d’information radio vers box domotique Enocean. |
