Description
Poignées 20° en applique – Gamme SYMBOLE
La gamme SYMBOLE – Poignées 20° en applique est spécialement conçue pour les fenêtres coulissantes horizontales en Aluminium, PVC, Bois ou Mixte. Grâce à une cinématique brevetée permettant une manœuvre intuitive à 20°, ces poignées assurent une utilisation fluide et ergonomique dans toutes les configurations de châssis.
Compatibles avec toutes les fermetures équipées d’un fouillot carré de 7 mm à rotation 90°, les poignées SYMBOLE s’adaptent aux montages simples ou doubles selon les références. La pose se réalise sur un usinage standard 10/12/10 avec entaxe 43 mm :contentReference[oaicite:1]{index=1}.
Leur conception robuste garantit une endurance exceptionnelle de 25 000 cycles (EN 13126-3), une résistance mécanique élevée (>1900N traction, >50Nm torsion), et une conformité totale aux exigences du DTU 36.5 :contentReference[oaicite:2]{index=2}. Leur faible couple de manœuvre (<3,5 Nm avec dispositif SEREINE) assure une commande agréable et durable.
La gamme propose des poignées main gauche ou main droite selon les modèles. Certaines références ne sont pas réversibles (DS7931, DS7932, DS7935, DS7939). Toutes les versions bénéficient d’un jeu latéral inférieur à 3°, garantissant une précision parfaite lors de la manœuvre.
En complément, les poignées SYMBOLE peuvent recevoir le module DS-CONNEKT, permettant de remonter l’information d’ouverture/fermeture via une box domotique Enocean, idéal pour les installations connectées :contentReference[oaicite:3]{index=3}.

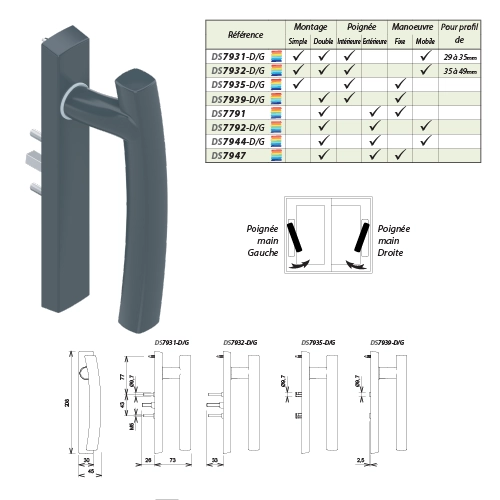

TABLEAU TECHNIQUE – RÉFÉRENCES DISPONIBLES

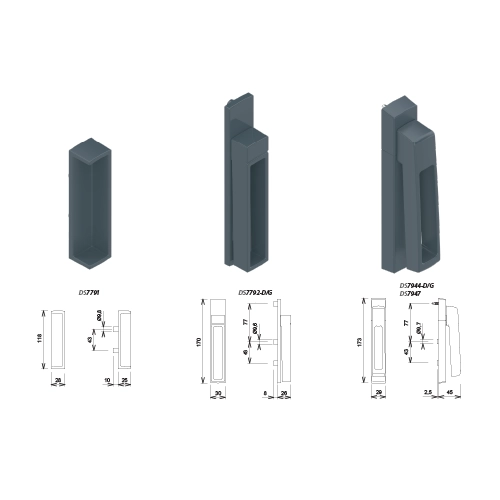

| Références | DS7931-D/G, DS7932-D/G, DS7935-D/G, DS7939-D/G, DS7791, DS7792-D/G, DS7944-D/G, DS7947 |
| Compatibilité profils | Fenêtres coulissantes Aluminium, PVC, Bois, Mixte. Fouillot carré 7 mm – rotation 90°. |

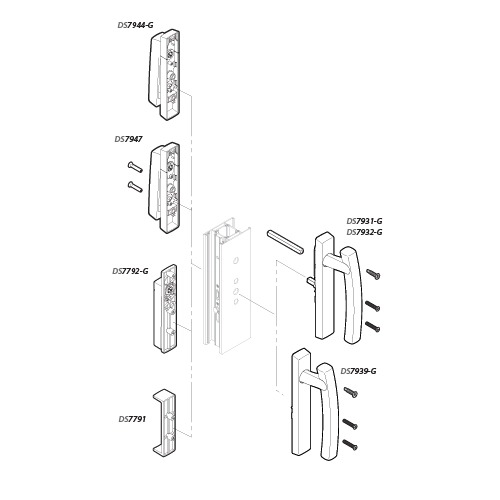

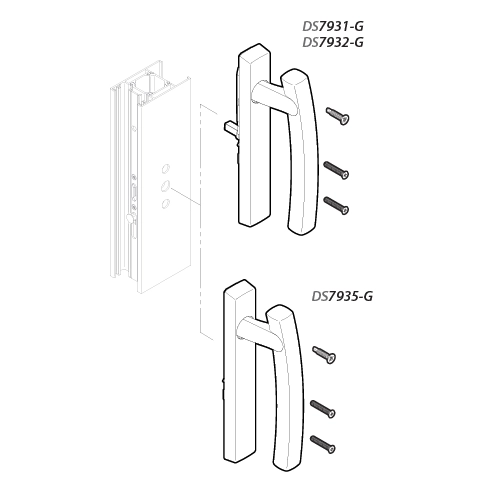

| Montages | Simple ou double selon référence (voir tableau PDF). Fixation invisible par 3 vis. |
| Endurance | 25 000 cycles – Conforme EN 13126-3. Couple de manœuvre <3,5 Nm avec dispositif SEREINE. |
| Résistances | Traction excentrée > 1900N – Torsion > 50Nm – Résistance à la corrosion selon DTU 36.5. |
| Main / réversibilité | Poignées main gauche ou droite selon modèle. Non réversibles pour DS7931, DS7932, DS7935, DS7939. |
| Options | Module DS-CONNEKT (position ouverte/fermée – domotique Enocean). |
