Description
Contrôle fiable et automatisé des surfaces techniques. Inspection optique de la surface pour détecter les plus petits défauts.
Machine multi-capteurs Visionline
Exemple d'application d'une l'installation multi-capteurs
Avec les solutions Visionline, l’inspection optique se déroule de manière automatisée et fournit des résultats indépendants de l’opérateur et reproductibles. Cela permet d’éviter les erreurs de l’inspection visuelle et de garantir que seuls des produits de qualité vraiment élevée sont traités et livrés.
L’inspection immédiate de toutes les pièces directement après l’étape de traitement permet de tirer des conclusions sur la qualité de fabrication. Le retour des résultats de l’inspection dans le processus de production contribue à ce que les problèmes soient détectés et résolus à un stade précoce.
Détection de défauts
– Creux formés par retrait
– Pores
– Rayures
– Creux
– Criques
– Bavures
Avantages
- – Sans usure et fiable grâce à un contrôle optique
- – Inspection rapide avec des cycles courts
- – Réoutillage simple du système lors du changement de pièce à contrôler
- – Protection anti-collision en cas de désalignement de la pièce
- – Réduction des pseudo-erreurs et des défauts non reconnus (glissement)
Caractéristiques des systèmes Visionline V200
- – Système compact avec un encombrement minimal
- – Barrière immatérielle pour une utilisation sûre
- – Contrôle de différents diamètres d‘alésage
- – Une technologie éprouvée avec une optique 360°
- – Prise de l‘image pendant le mouvement pour des résultats rapides
- – Protection contre les collisions frontales
- – Possibilité de connexion aux systèmes QDA

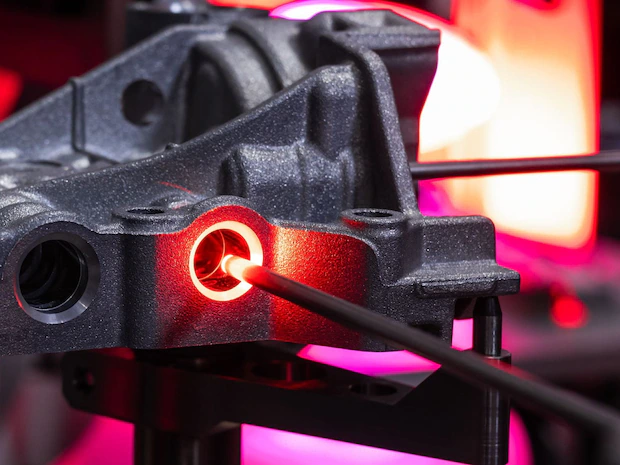

Grâce à une technique de caméra et d’éclairage innovante, à un masquage dynamique adaptatif et à une haute résolution, il est possible d’effectuer un contrôle automatisé à 100 % des alésages en phase avec avec le temps de cycle de ligne de fabrication. Les systèmes permettent une inspection rapide de surfaces complètes des alésages ainsi que la classification des zones défectueuses.
Capteurs Visionline B
- – Visionline B5 pour alésages à partir de 5 mm
- – Visionline B20 pour alésages à partir de 14 mm
- – Visionline B100 pour alésages à partir de 68 mm

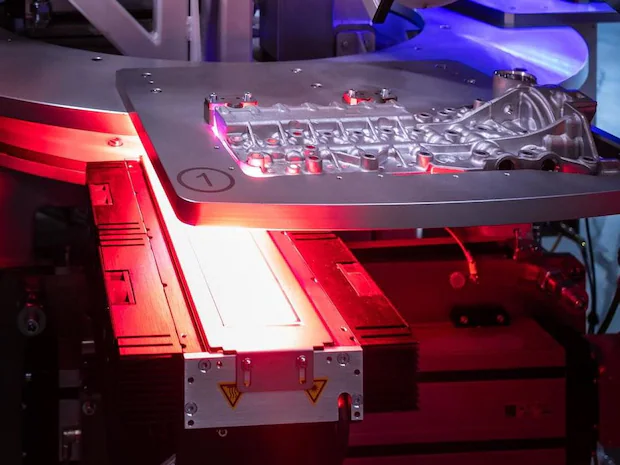

Les capteurs optiques Visionline F sont spécialement conçus pour l’inspection automatique des surfaces planes. Grâce à la technologie fly-over, la prise de vue s’effectue en temps réel dans le mouvement et garantit ainsi des temps d’inspection très courts. Grâce à leur vitesse élevée, ils sont donc utilisés pour l’inspection à 100 % des surfaces techniques.
Le capteur optique de surface plane est déplacé sur la pièce et produit une image très contrastée de la surface usinée. Cette technique innovante de prise de vue permet de déterminer une topographie de la surface. Il est ainsi possible de distinguer des défauts, tels que les creux ou défauts de coulée, sans risque d’erreur et en toute sécurité.
Capteurs Visionline F
- – Visionline F100S avec largeur de scan de 100 mm
- – Visionline F200S avec largeur de scan de 200 mm
- – Visionline F400S avec largeur de scan de 400 mm
