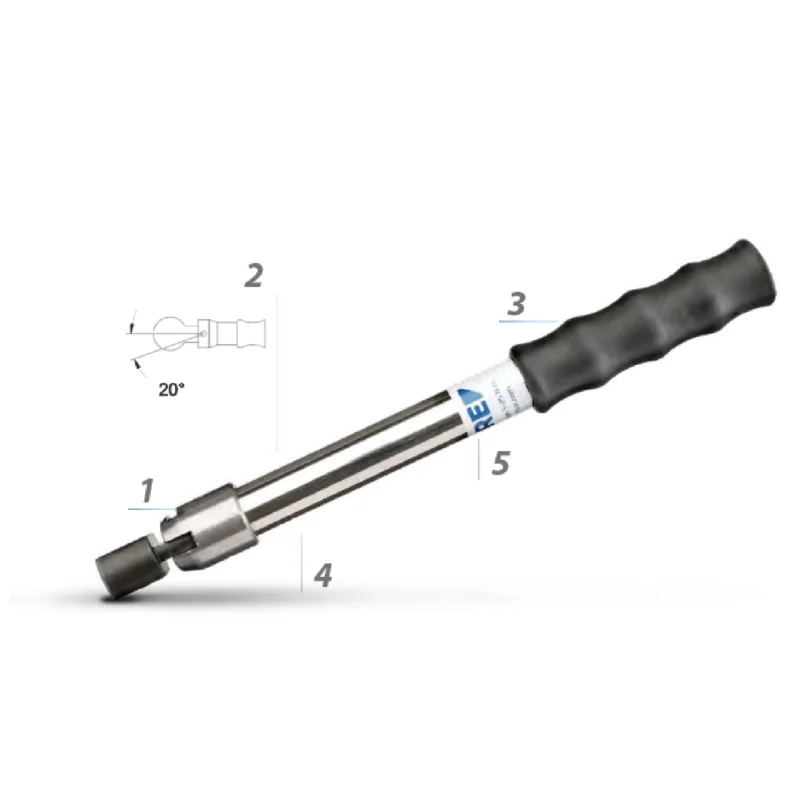

Description
1. ENTRAÎNEMENT

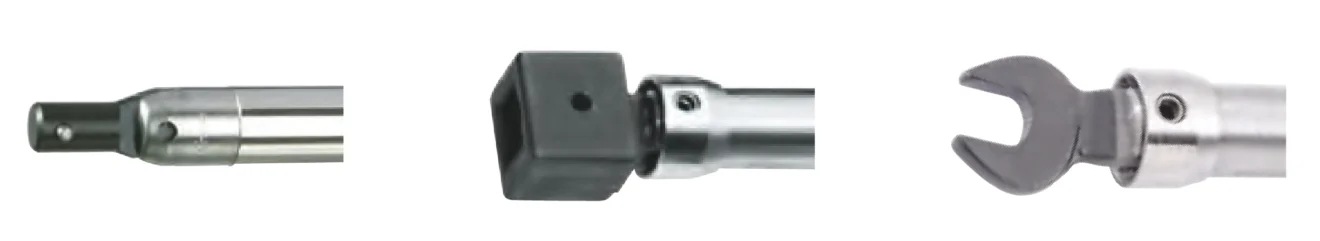

Logement pour tenon rond de 16 mm ou empreinte rectangulaire de 9×12 mm en acier de qualité avec dispositif de retenue à goupille.
2. PIVOTEMENT
Toutes les clés TBN KNICKER pivotent de 20° au niveau du point de rotation lorsque le couple réglée est atteint. Les modèles TBN2 G/ 10 G peuvent aussi être réglées sur un angle de pivotement de 90°.
3. POIGNÉE EN CAOUTCHOUC
Ergonomique et agréable au toucher. Elle évite de glisser
4. MÉCANISME BREVETÉ
Il garantit une longévité élevée du produit avec des valeurs de précision garanties
6. TUBE LÉGER EN ACIER
Solide, stable et inoxydable.

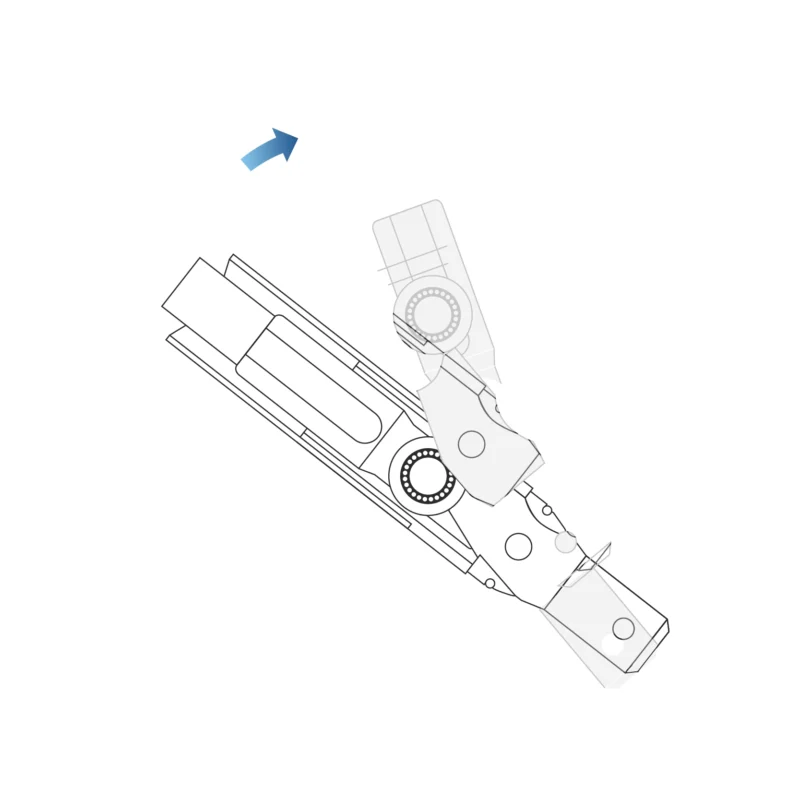

FONCTIONNEMENT
Lors de l’actionnement de la clé TBN KNICKER, la partie arrière de la pièce d’entraîne- ment presse contre le galet d’appui. Une fois que la valeur régléee est atteinte, le levier saute et la partie avant de la pièce d’entraînement pivote.
TECHNIQUE

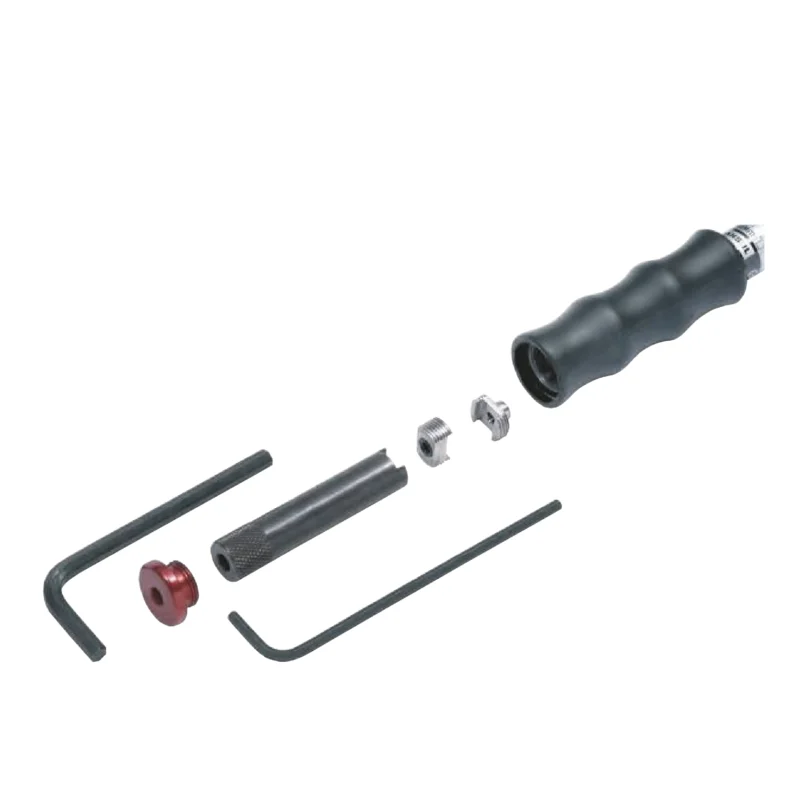

Le réglage de la valeur des TBN KNICKER TBN2 G / TBN10 G est assuré par le système de réglage « Double Positiv »
TBN
Clé dynamométrique à flambage TBN KNICKER 0,4-135 Nm / 1,8-1195 lbf-in / réglage fixe
Clé dynamométrique réglable pour le montage en série
9×12 mm rectangulaire intérieur ou 16 mm spigot
Pour utilisation à droite et à gauche
(la clé doit seulement être tournée de 180° !)
La flexion de la poignée jusqu’à 20° lorsque la valeur
du couple est atteinte, rend un serrage excessif peu
probable
Certificat selon la norme DIN EN ISO 6789
Réglage fixe à GEDORE ou à la main sur un
appareil de test
Si un réglage fixe en usine est nécessaire, veuillez indiquer la valeur Nm lors de la commande (prix sur demande)
N° TBN2G / TBN10G : conforme à l’EPA (Electrostatic Protected Area)
| Code | Référence | Ø | Emmanchement | Couple (Nm) | Longueur (mm) | Poids (kg) |
|---|---|---|---|---|---|---|
| 7090690 | TBN2 G | 9 x 12 mm | 0,4 – 2 | 133 | 0,11 | |
| 7090770 | TBN10 G | 9 x 12 mm | 2 – 10 | 133 | 0,15 | |
| 1824686 | TBN25 | 16 | 5 – 25 | 265 | 0,41 | |
| 1824694 | TBN25 G | 9 x 12 mm | 5 – 25 | 265 | 0,41 | |
| 1824708 | TBN65 | 16 | 13 – 65 | 302 | 0,75 | |
| 1824716 | TBN65 G | 9 x 12 mm | 13 – 65 | 302 | 0,75 | |
| 1824724 | TBN135 | 16 | 27 – 135 | 408 | 1,03 | |
| 1824732 | TBN135 G | 9 x 12 mm | 27 – 135 | 408 | 0,83 |
